オフィスデザインコラム

レイアウトと快適な空間サイズ

人のサイズ
人のサイズ_手を上げた時
人のサイズ_手を伸ばした時

人の寸法と適切な通路の寸法

上記の図は日本人の成人男女の標準的な身体寸法です。

身長は男性で約169cm、女性で約157cmです。平成30年のデーターでは男性171.5cm、女性158.3cmと更に大きくなっています。

標準的な日本人の身長や腕の長さ、足の長さは家具のサイズだけでなく、様々な空間レイアウトを考える上で人が通れるスペースの確保や快適な空間を考える上で重要なサイズです。

標準的な人の寸法と通路

標準的な人のサイズ
最小の通路のサイズ

日本人の標準的な体の幅は両手を自然に下げた状態で、男性は約50cm、女性は46cmです。

450mmを標準的な人のサイズと考えると人が通れる最小の寸法は600mmとなり、この寸法では人がすれ違うことが出来ません。

標準的な通路のサイズ
標準的なメインのサイズ

人がすれ違うことのできる標準的な通路の寸法は、最小の通路寸法の2倍の1200mmです。片側に居室が有る場合はこのサイズで対応可能です。両側に居室が有る場合やゆったりとした通路を確保したい場合は1600mmの空間スペースを確保する必要があります。

レイアウトと寸法

部屋のスペースとレイアウトを考える場合ここまでお話してきた人のサイズを参考にすると人が通るスペースを確保したり作業するスペースをしっかりと確保したレイアウトを作ることができます。

では、それぞれの適切なスペースについてより詳しく解説していきます。

執務室での適正スペース

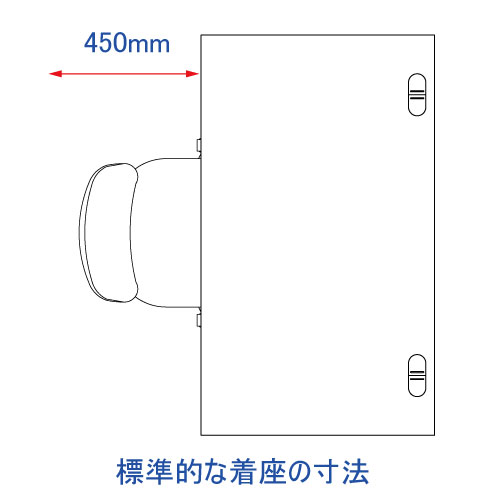

標準的な着座の寸法

デスクに着座して人が作業する際の、標準的な寸法はテーブルやデスクから450mmとなります。 オフィスレイアウトを考えるときにはこのサイズが基準になります。

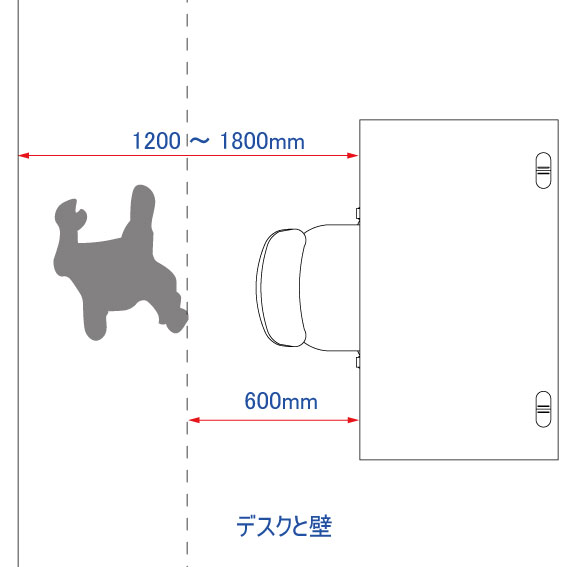

デスクと壁までの寸法

デスクから壁までの距離は1200mmで後ろに人が通ることのできるギリギリのスペースになります。ゆったりとした通路を確保したい場合は1800mmとなります。重役やマネージャー席などは、意図的に600mmにすることによって後ろに人を通しにくくすることができます。

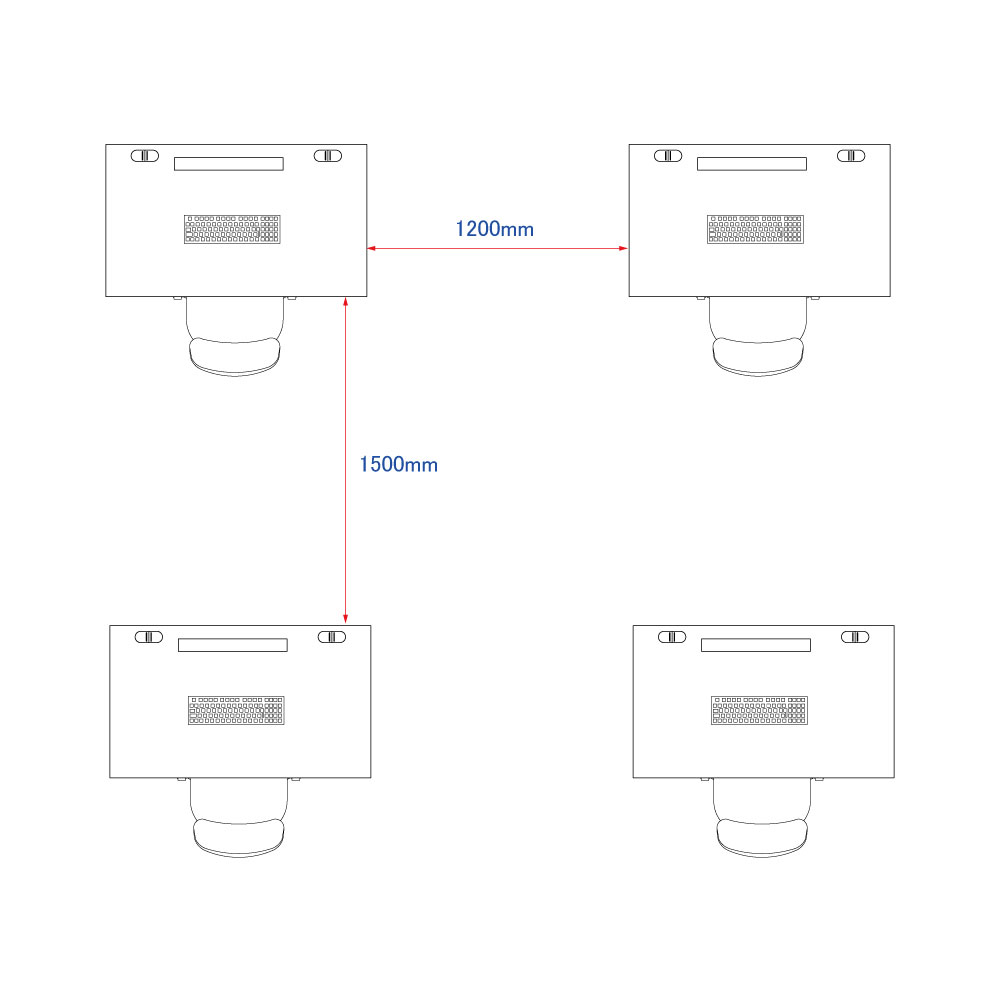

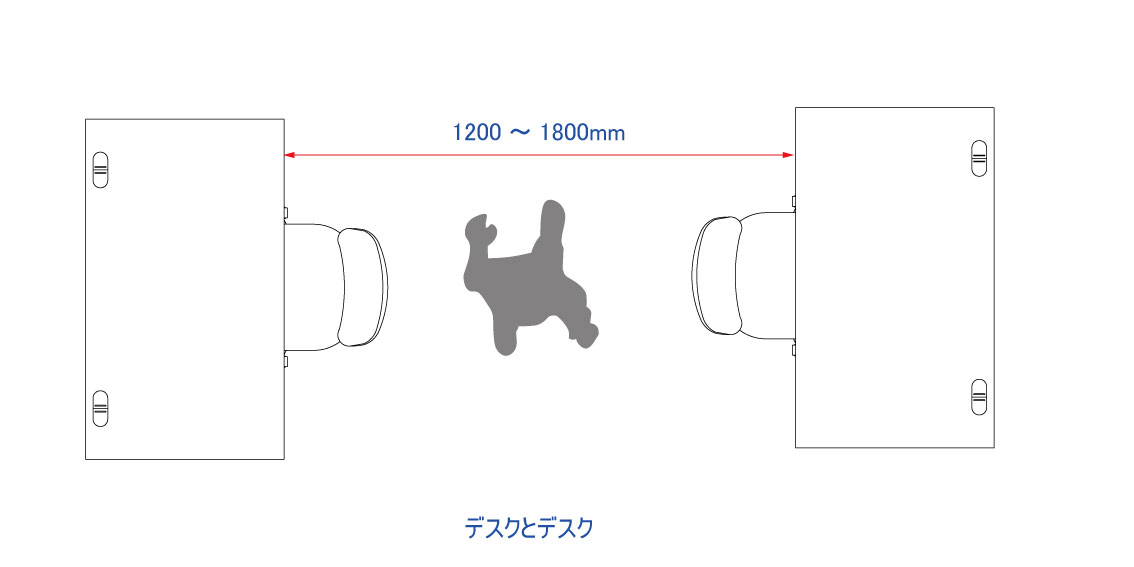

デスクとデスクの寸法

デスク同士が背を向かたレイアウトの場合必要な寸法は1200mmで人が通るスペースを確保できます。1800mmあるとゆったりとしたスペースを確保出来ます。

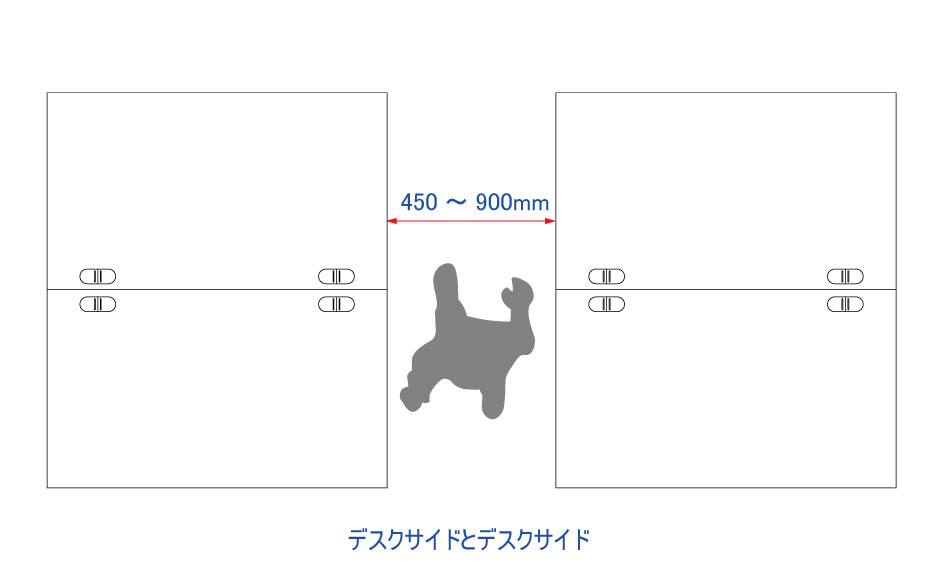

デスクサイドとデスクサイドの寸法

デスクサイドは450mm確保すると人が最低限通ることのできるスペースを確保出来ます。900mmほどスペースを空けるとデスクで作業している人にも気を使わないで通るスペースを確保できます。もし、人が行き来する通路を確保する場合には1200mm以上確保することが好ましいです。

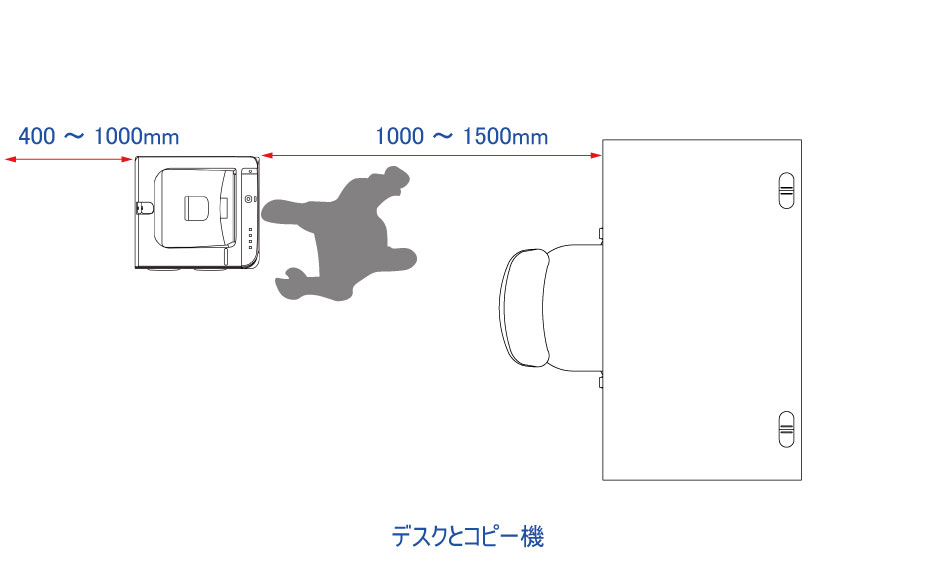

デスクとコピー機

デスクとコピー機で作業する際の寸法は最低1000mm必要です。1500mmあるとコピー機でゆったりと作業することができます。また、「コピー機と壁」の寸法は400mm~1000mmが適切です。

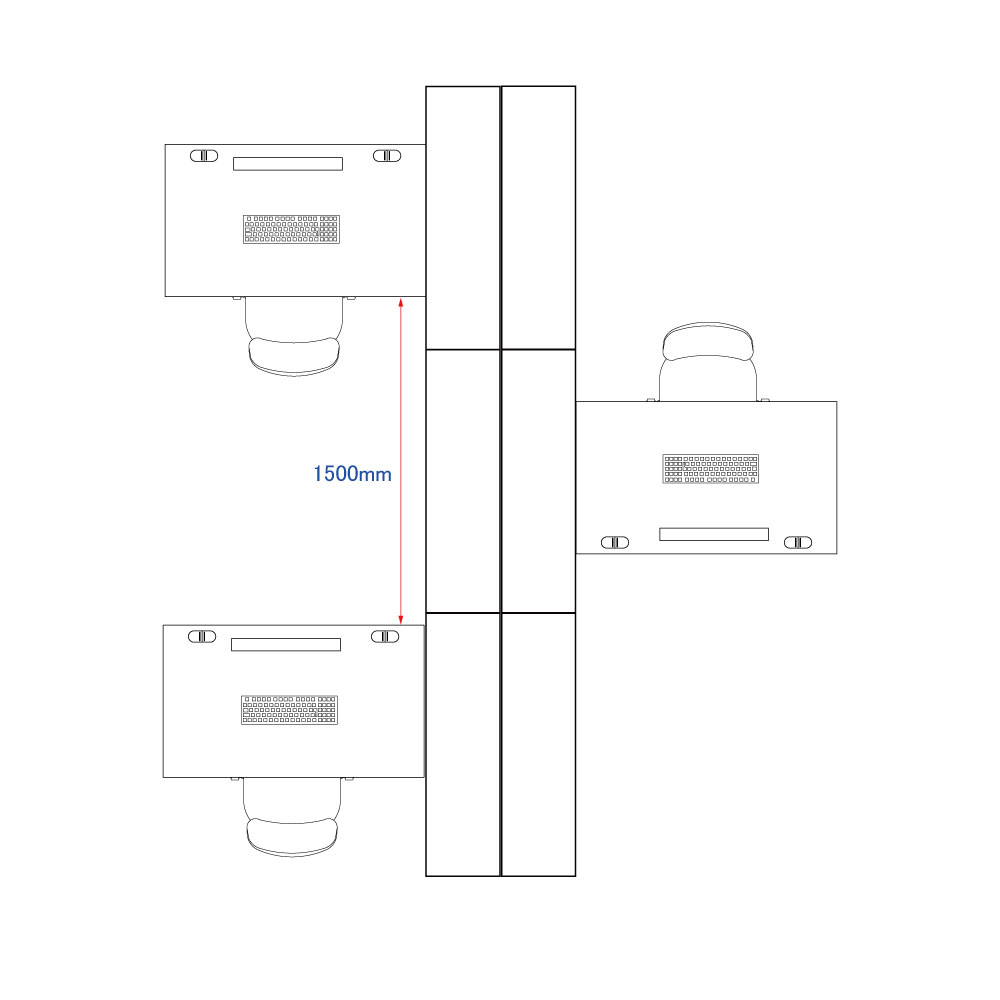

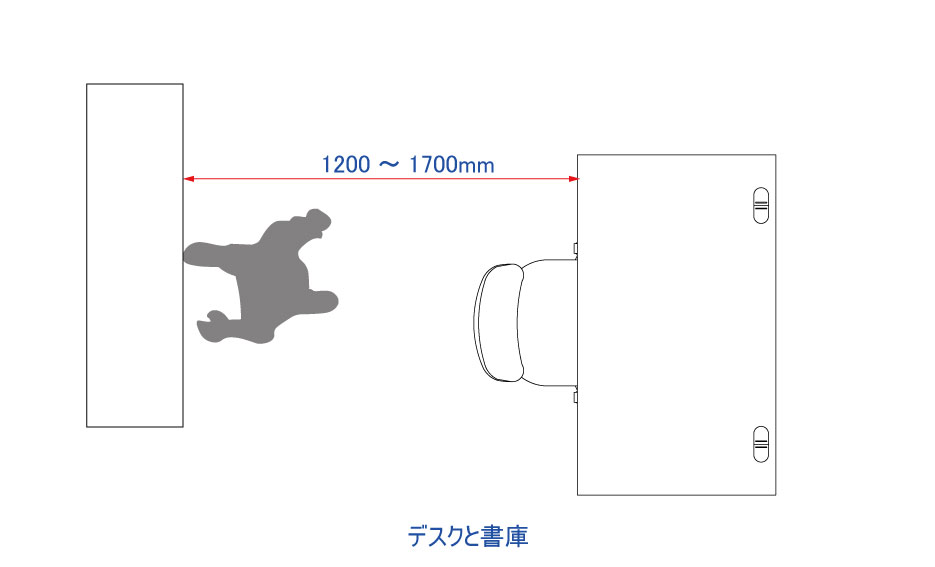

デスクと書庫

デスクと両開き書庫の通路寸法は1200mmで狭めです。1700mmあるとゆったりとした通路を確保できます。なお、「書庫と壁」の寸法は800mm~1250mmが適切になります。

会議室での適正スペース

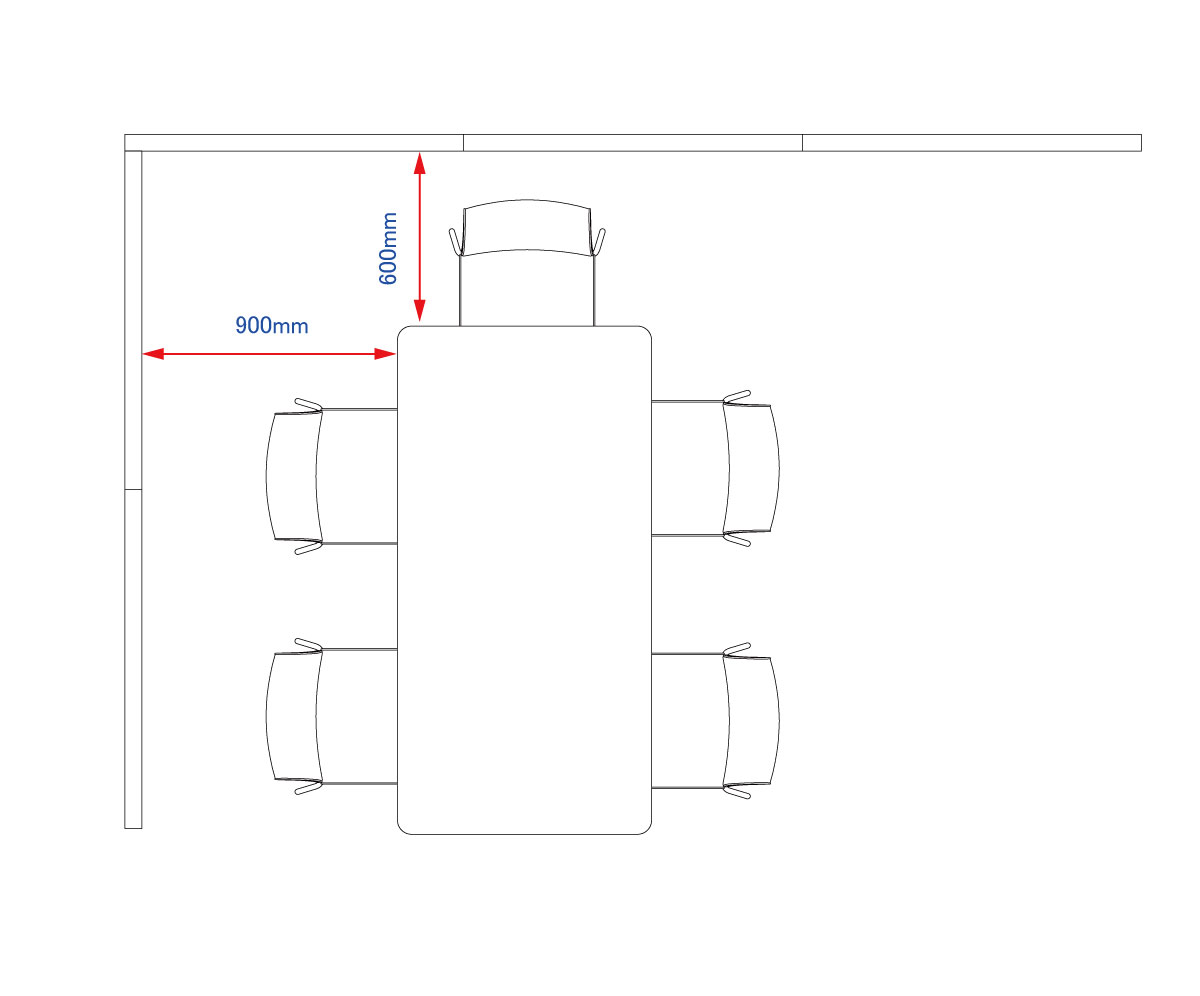

打ち合わせスペースの寸法

打ち合わせスペースの通路寸法です。席の後ろに人が通らない場合は600mm程度にしても大丈夫です。人が通る場合は900mm程度のスペースを確保すると人が通ることのできる通路を確保できます。人が行き来する通路の場合は1200mm程が好ましいです。

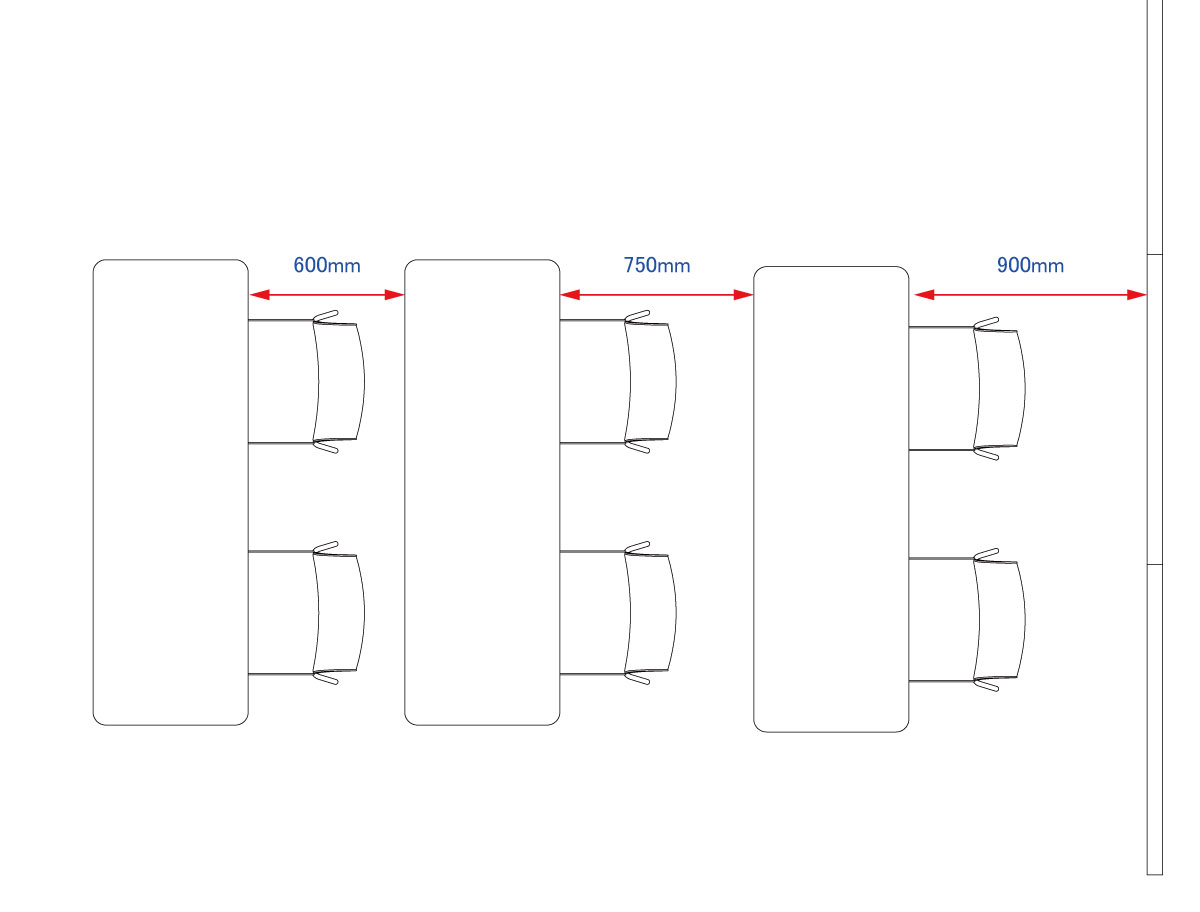

会議スペースの寸法

会議テーブルの間の通路寸法です。600mmだと椅子をテーブルに入れないと通ることができません。750mm確保するとギリギリ横に通ることができます。しっかりと通路を確保したい場合は900mmほどスペースを空けると人が通ることができます。

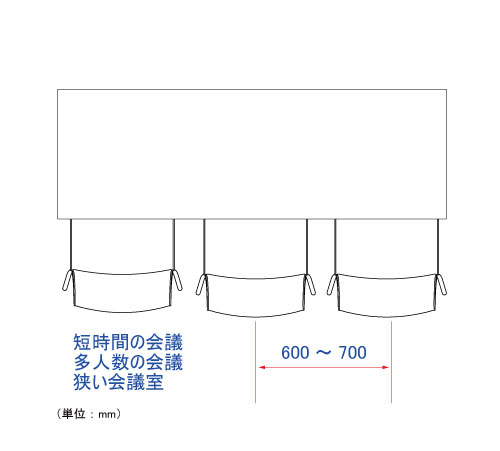

椅子と椅子のスペース

多い人数や狭い会議室の場合、短時間での会議の場合は最低限のスペースを確保する必要があります。隣と隣のスペースを確保したテーブルと椅子選びが必要になります。

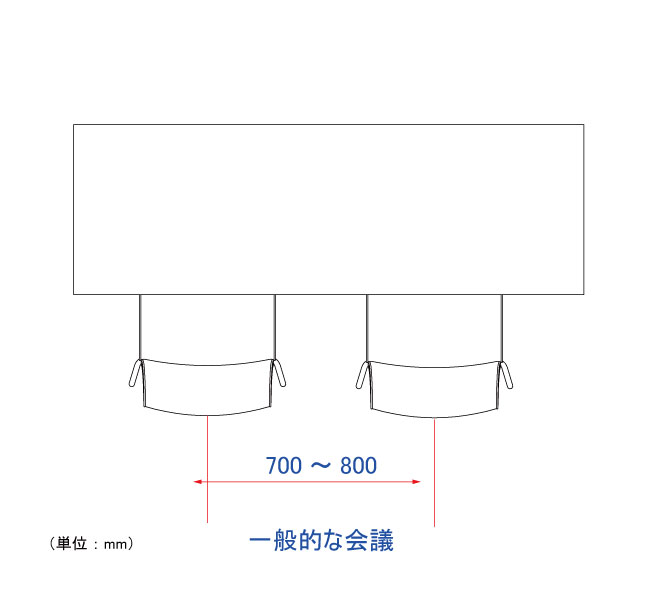

一般的な会議のスペース

一般的な会議や長時間での会議の場合は隣と隣のスペースをしっかりと確保する必要があります。また、PCやタブレットなど使用する場合は横のスペースと奥行きのスペースを確保する必要があります。

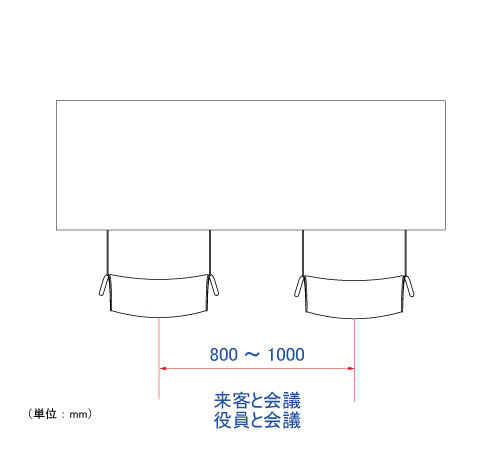

来客や役員との会議スペース

外部や来客、応接室兼用の場合一人当たりの幅をしっかりと確保する必要があります。

執務室の参考レイアウト

オフィスレイアウト_対向式

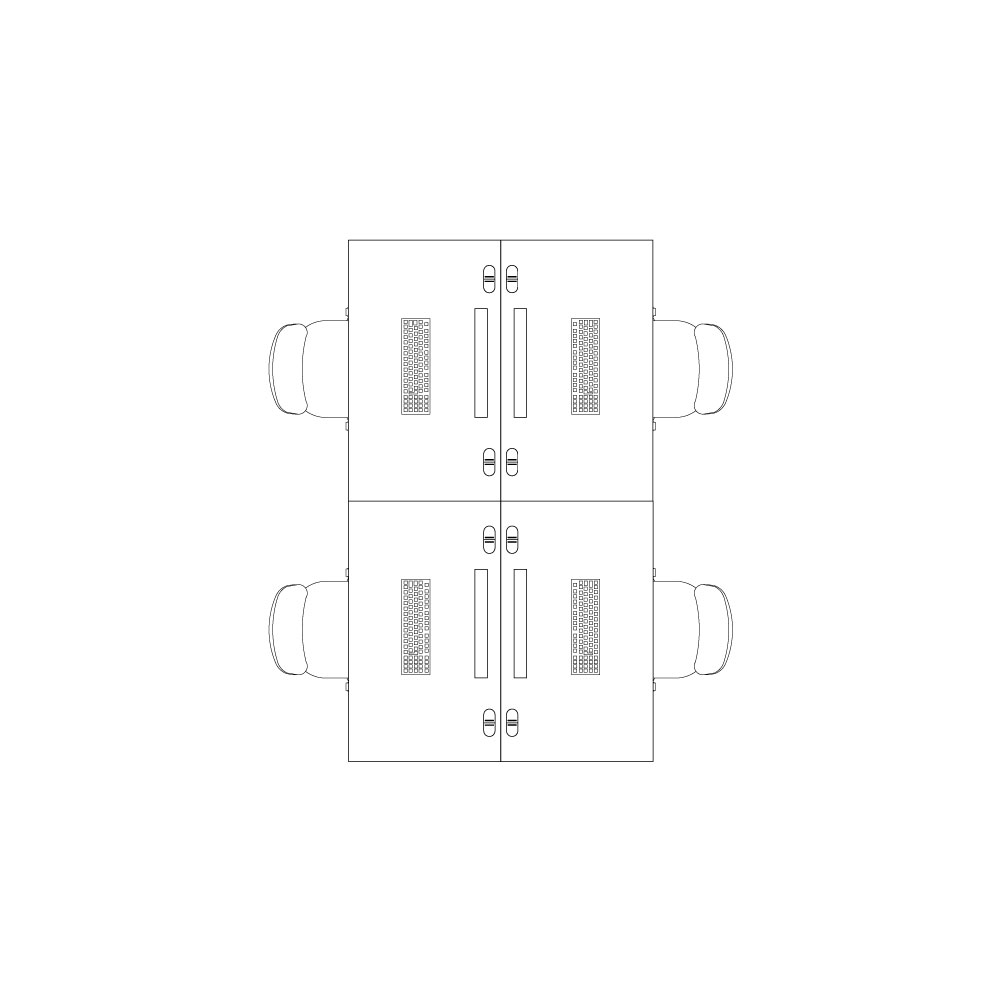

対面式レイアウト

対面式は、部署ごとに1つの島を構成した一般的なオフィスのレイアウトです。

長所:面積効率が良く、部署のコミュニュケーションが取りやすい。適切なコミュニュケーションと、プライバシーが確保できる。

短所:対面の視線が気になる。プライバシーの完全確保が困難である。

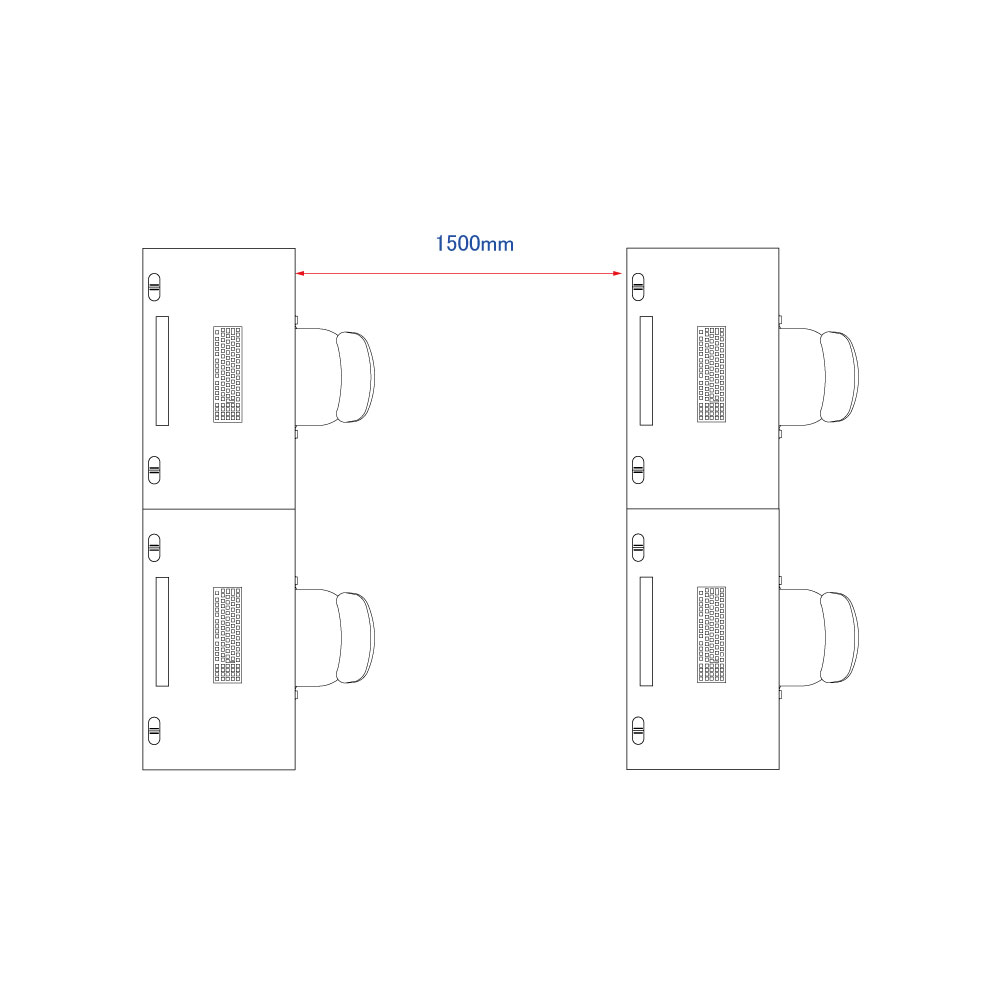

同向式レイアウト

同向式は全員が同じ向きを向いているレイアウトです。銀行や不道産業などのような接客窓口がある業務に向いているレイアウトです。

長所:適切なコミュニュケーションと、プライバシーが確保される。

短所:面積効率がやや落ちる。社員の管理・監査面が強い印象に。

オフィスレイアウト_同向式
オフィスレイアウト_背面式

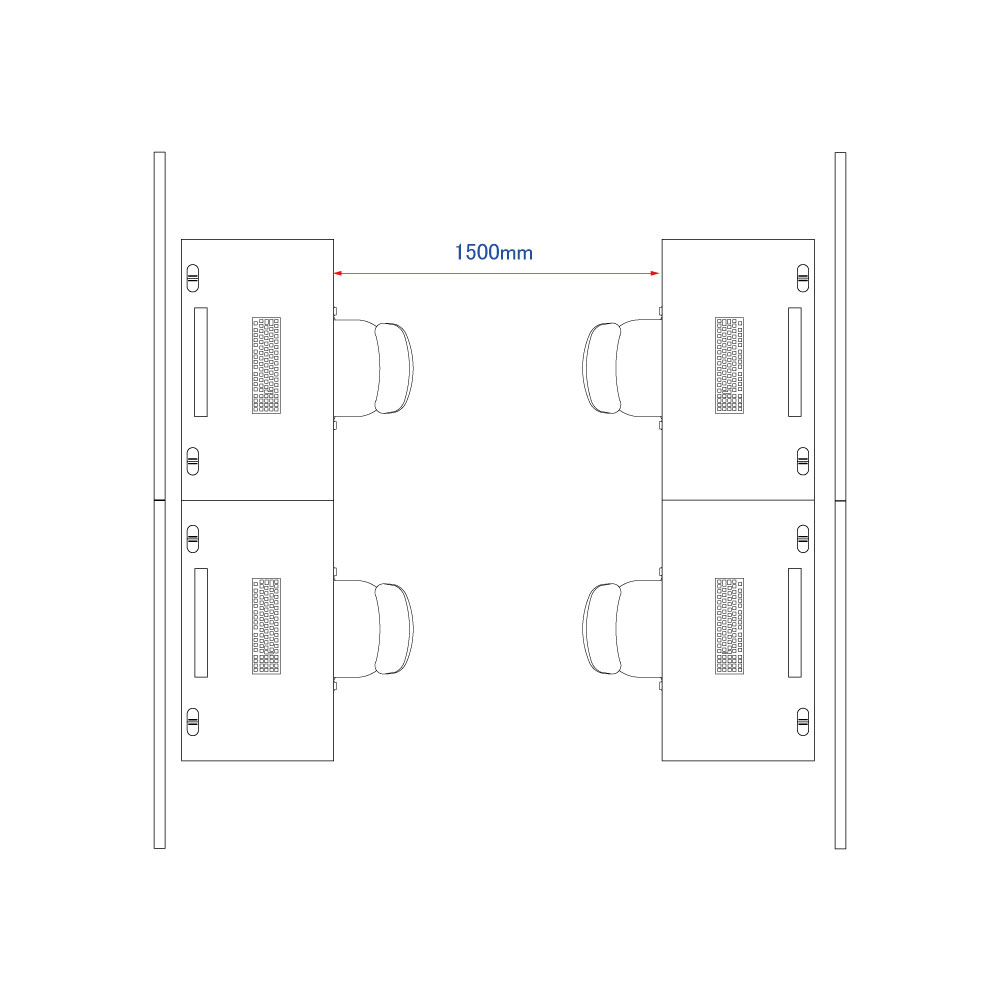

背面式レイアウト

背中合わせで座る背面式レイアウト。他人の視線を気にすることがないので仕事に没頭することができます。

長所:面積効率も良く、コミュニュケーションとプライバシーの両立することができる。

短所:空間によってはパネルを設置するのでコスト増しになる。管理者の配置が難しい

クラスター式レイアウト

対象的な方向を向いた2列の島で構成されるクラスター式レイアウト。列の間に書庫やロッカーを置くことで収納とプライバシーが確保されます。

長所:収納が多く、プライバシーが確保され、作業に集中できる。

短所:管理者の配置が難しく、面積効率が悪い。また、配線処理が困難になる。

オフィスレイアウト_クラスター式
オフィスレイアウト_スクール式

スクール式レイアウト

同向式レイアウトに隣同士にスペースを設けたスクール式レイアウト。隣との間があるのでプライバシーとセキュリティーが確保出来ます。

長所:作業に能率的に打ち込める。従業の管理がしやすい

短所:机と床の面積公立が悪い。机下の配線処理がしにくい。

フリーアドレス式レイアウト

空いている席に自由に座れるフリーアドレス式。好きな場所で作業するので他部署との意見交換がしやすいのが特徴です。

長所:面積効率が良く、コスト削減できる。コミュニュケーションが取りやすい。

短所:プライバシーの確保が困難。個人の荷物管理ができない。

オフィスレイアウト_フリーアドレス式

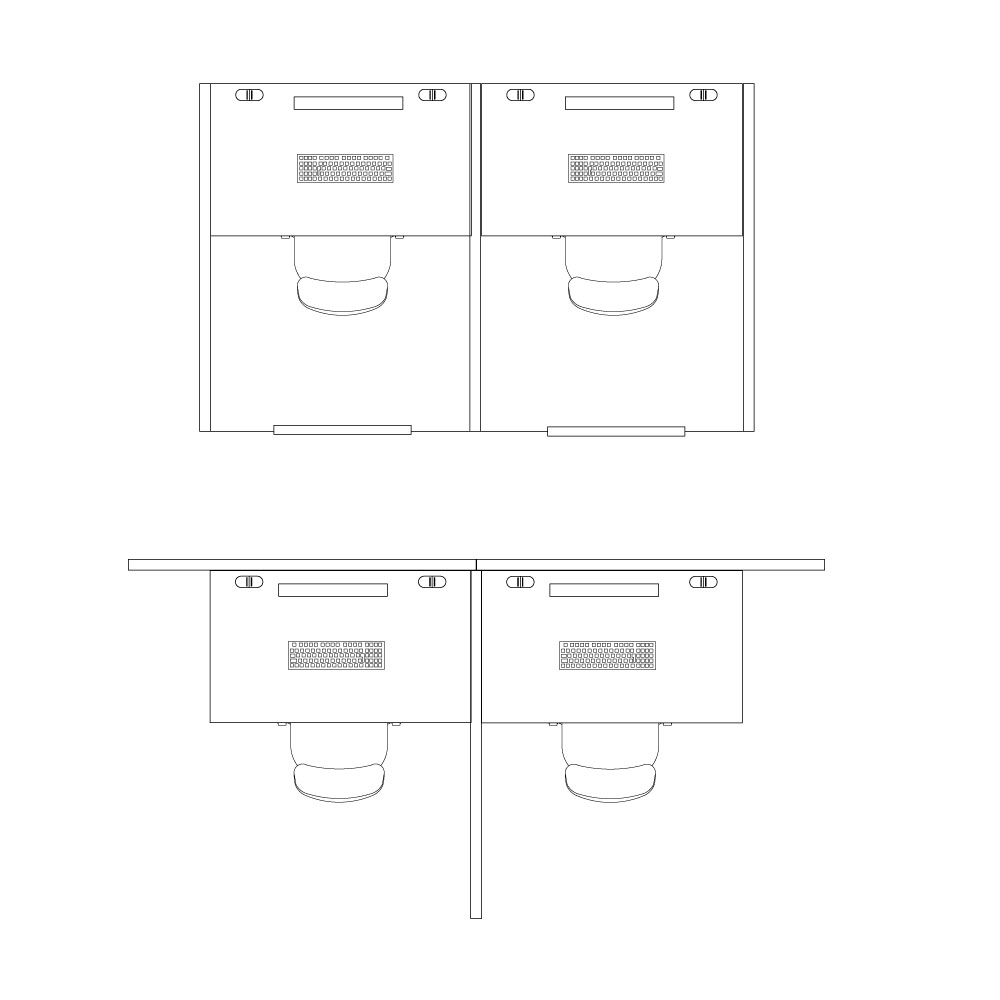

ブース式レイアウト

自分一人の空間を保つことのできるブース式レイアウト、周りからのプライバシーが守られます。

長所:集中して仕事ができる。プライバシーが確保できる。

短所:面積効率が悪い、完全に周囲から仕切られるので社員の管理がしずらい。

TOKIOデザインスペースのレイアウト提案例

レイアウト提案_オフィス

個室ブースを取り入れた空間レイアウトの提案です。

ミーティングスペースはカジュアルなチェアを選定しました。

オフィス全体にイミテーショングリーンを取り入れることでリラクゼーション効果も期待出来ます。

テレビ会議用のスペースや流動性のある事務エリアを設けることで多目的な使用ができるレイアウト提案です。

3Dパース図は空間全体がわかるように違う角度からの視点もご用意致します。

3Dパース図の他に配置がわかるように平面図で製品の配置も確認し実際の通路がどれぐらい確保出来ているか確認できます。
